galas plastik Kejuruteraan HZ-EP Pengilang

Apakah Galas Plastik Kejuruteraan HZ-EP

Galas HZ-EP ialah elemen gelongsor biasa yang terbentuk daripada termoplastik kejuruteraan melalui pengacuan suntikan, dengan tetulang gentian dan pengisi pelincir pepejal di mana tugas itu menuntutnya. Oleh kerana geometri berasal daripada acuan dan bukannya kitaran pemesinan, kita boleh menghasilkan rusuk, bebibir, poket minyak atau gris, ciri snap dan lubang bukan bulat yang mahal dalam gangsa atau keluli.

Matriks bahan membawa pelincir, jadi galas menjadi kering atau hanya dengan pelinciran sempadan. Geseran kekal rendah dalam kedua-dua keadaan kering dan pelincir, dan polimer bertolak ansur dengan persekitaran lembap, masin dan kimia sederhana di mana semak logam akan terhakis. Ketumpatan rendah juga mengurangkan jisim berputar dan bunyi yang dihantar.

Di mana Julatnya Sesuai

• Komponen automotif — engsel tempat duduk, pangsi pedal, selak dan mata penghubung, lekap motor dan mekanisme dalaman.
• Jentera perindustrian — pemacu penghantar, garisan pembungkusan dan pelabelan, pengikut sesondol dan sambungan berputar berkelajuan rendah.
• Peralatan perubatan dan makmal — pemasangan terkawal kelembapan, emparan dan instrumen di mana pencemaran pelincir tidak boleh diterima.
• Peralatan pertanian dan luaran — titik pangsi dan pautan terdedah kepada habuk, pencucian dan cuaca.

Rangkaian Produk HZ-EP kami

Keluarga HZ-EP disusun mengikut jenis gerakan dan gaya pelekap, jadi projek boleh dipadankan dengan geometri standard terdekat sebelum sebarang perkakas dibincangkan.

Bahan dan Spesifikasi Kritikal

Filem HZ-LIN standard dan gred ketepatan menggunakan matriks plastik kejuruteraan berkekuatan tinggi seperti POM atau PA66, diperkukuh dengan gentian dan dimuatkan dengan pelincir pepejal termasuk PTFE dan grafit. Pelincir dilepaskan secara progresif di bawah gerakan, yang mengekalkan pekali geseran dalam kawasan 0.05–0.15 merentasi kira-kira -40 °C hingga 120 °C dan menyokong nilai PV dinamik sehingga kira-kira 1.5 MPa·m/s.

• Kekuatan mampatan statik — sehingga lebih kurang 120 MPa untuk gred filem bertetulang.

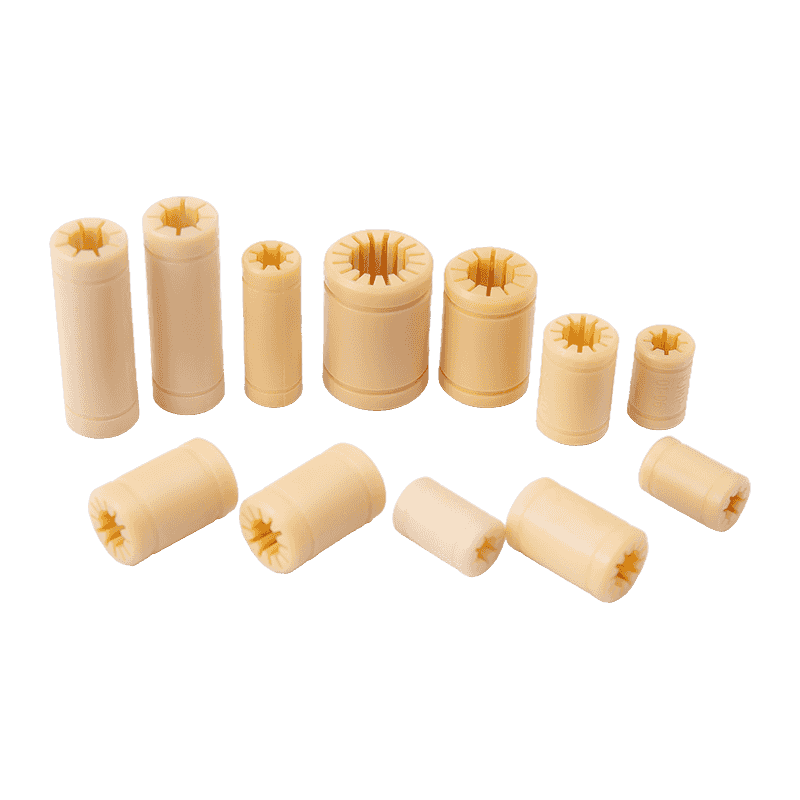

• Toleransi gerek ketepatan — Belukar ketepatan HZ-LIN dipegang pada kira-kira ±0.02 mm dengan kekasaran lubang Ra ≤ 0.8 µm untuk menahan gelinciran kayu.
• Penyerapan lembapan — di bawah 0.5% untuk gred ketepatan, memastikan dimensi stabil dalam peralatan terkawal kelembapan.
• Kesesuaian perumahan — semak ketepatan didimensi untuk perumah H7 dan pemasangan press-fit.
• Memuatkan penilaian — jadual katalog menyenaraikan kapasiti beban dinamik dan statik setiap saiz gerek, contohnya LIN-00-20 pada 1125 N dinamik dan 7875 N statik.

Oleh kerana polimer bersifat lengai secara kimia dan tidak berliang, ia menentang pengoksidaan, asid cair dan pendedahan masin, dan tidak menyokong pertumbuhan mikrob — relevan untuk perhimpunan bersebelahan makanan dan perubatan. Bahan cemar keras melekat ke dalam permukaan dan bukannya menjaringkan aci.

Kelajuan, Beban dan Gelagat Terma

Termoplastik berkelakuan berbeza daripada gangsa di bawah kelajuan. Haba yang dijana pada antara muka gelongsor mesti keluar melalui aci dan perumah, jadi PV yang dibenarkan jatuh apabila kelajuan berterusan meningkat dan apabila suhu ambien menghampiri had bahan. Kami mengukur galas supaya produk tekanan sentuhan dan halaju gelongsor kekal di dalam sampul bahan pada kitaran tugas sebenar, bukan pada puncak nominal.

Kestabilan dimensi di bawah haba adalah kelebihan tulen: polimer tidak mengembang seperti logam, jadi kelegaan kekal boleh diramal dan risiko penyitaan daripada pertumbuhan haba dikurangkan. Strukturnya juga melembapkan getaran harmonik, yang merendahkan hingar dan resonans dalam jentera ketepatan.

Pilihan Konfigurasi

Dalam keluarga HZ-EP kami melaraskan gred bahan, ketebalan dinding, jalur toleransi gerudi, bentuk bebibir, poket pelinciran, bibir pengedap dan chamfer hujung agar sesuai dengan pemasangan. Keputusan konfigurasi biasa termasuk:

• Pakej resin asas dan pengisi — tidak diisi, diperkukuh gentian, atau pelincir pepejal dimuatkan.
• Kelas toleransi diameter gerek dan luar dipadankan dengan kesesuaian aci dan lubang perumah.
• Geometri gelongsor biasa, bebibir, tertutup atau linear.
• Lubang minyak, alur gris atau poket bercorak berlian di mana pelinciran sempadan tersedia.
• Warna dan tanda untuk pengenalan baris pemasangan.

Jika saiz katalog standard tidak sesuai, kami menyemak lukisan dan mengesahkan sama ada acuan sedia ada boleh disesuaikan atau alat baharu diperlukan. Perkakas acuan diadakan secara dalaman, yang memendekkan laluan daripada lukisan kepada artikel pertama.

Pemasangan, Pemasangan dan Integrasi Talian

Galas HZ-EP direka untuk pemasangan muat tekan mudah dengan tekanan minimum, yang mengurangkan risiko herotan gerek pada talian. Gred ketepatan adalah serasi dengan perumah H7; gred filem gelongsor dibekalkan dengan lukisan pemasangan lubang asas supaya lubang perumah, lebar alur dan ciri pengekalan boleh dimesin untuk dipadankan.

Untuk pemasangan automatik, kami boleh mentakrifkan chamfers plumbum, bahu pengekalan dan ciri orientasi, dan membekalkan laporan dimensi yang diperlukan untuk menetapkan daya tekan dan lejang. Kemasan aci adalah sama pentingnya dengan galas: aci yang digiling dan keras dalam julat Ra 0.2–0.8 µm memberikan gelagat geseran yang paling stabil, manakala aci yang sangat kasar mempercepatkan haus.

Kawalan Kualiti dan Penerimaan

Pengeluaran dijalankan pada lebih daripada 280 set peralatan khas dengan 50 barisan pengeluaran automatik, disokong oleh acuan dalaman dan pasukan teknikal lebih 150 orang. Pemeriksaan dimensi meliputi diameter gerudi, diameter luar, ketebalan dinding, geometri bebibir dan panjang terhadap lukisan yang dipersetujui.

• Pemeriksaan artikel pertama dan laporan dimensi sebelum keluaran kelompok.
• Kebolehkesanan bahan dan kelompok melalui pengacuan dan kemasan.
• Pelan persampelan dipersetujui setiap projek untuk ciri kritikal.
• Dokumentasi pensijilan tersedia untuk program automotif dan industri, termasuk IATF16949 dan rekod sistem pengurusan kualiti.

Kriteria penerimaan ditetapkan dalam lukisan dan pelan pemeriksaan sebelum pengeluaran, jadi kedua-dua pihak mengukur ciri yang sama dengan cara yang sama.

Maklumat yang Kami Gunakan untuk Mengkonfigurasi Penyelesaian Anda

Untuk beralih daripada pertanyaan kepada konfigurasi dan sebut harga yang kukuh, kami menggunakan data pengendalian di bawah. Jika nilai belum ditetapkan, kami boleh mencadangkan titik permulaan dan mengesahkannya terhadap aplikasi.

Penyelenggaraan, Alat Ganti dan Keboleh Servis

Galas HZ-EP pelincir sendiri mengeluarkan garis gris, selang pelinciran semula dan masa henti yang berkaitan. Dalam perkhidmatan, haus adalah progresif dan boleh diramal; penggantian ialah operasi tekan keluar dan tekan masuk menggunakan lubang perumah yang sama. Kami mengekalkan rekod acuan supaya pesanan ulangan menghasilkan semula geometri asal, dan kami boleh membekalkan kumpulan gantian berbanding rujukan lukisan asal.

Untuk program volum tinggi, kami mengesyorkan untuk mengadakan kuantiti ganti yang ditetapkan di tapak pelanggan dan bukannya bergantung pada penghantaran kecemasan, dan kami boleh membungkus bahagian dalam kit sedia talian atau bekas pukal untuk disesuaikan dengan proses penerimaan.

Skop Dokumentasi, Pembungkusan dan Penghantaran

Setiap pesanan disertakan dengan dokumentasi yang dipersetujui pada peringkat sebut harga: laporan dimensi, pengisytiharan material dan salinan pensijilan di mana program memerlukannya. Pembungkusan ditentukan setiap bahagian — beg pukal, dulang lapisan atau perlindungan individu untuk gerek ketepatan — supaya bahagian tiba tanpa kerosakan permukaan.

Skop penghantaran disahkan secara bertulis sebelum pengeluaran, meliputi kuantiti, pembungkusan, penandaan dan dokumen pemeriksaan yang disertakan. Sampel dihasilkan dalam tiga hari untuk konfigurasi standard, yang membolehkan semakan kesesuaian dan fungsi sebelum melakukan satu kumpulan penuh.

Soalan Lazim

Bolehkah galas HZ-EP kering sepenuhnya?

ya. Pelincir pepejal dalam matriks polimer menyediakan antara muka gelongsor, jadi tiada gris atau minyak luaran diperlukan. Larian kering adalah keadaan biasa untuk filem dan gred ketepatan; jika terdapat alur gris atau lubang minyak, ia ada untuk memanjangkan hayat di bawah tugas PV yang lebih tinggi, bukan sebagai keperluan mandatori.

Apakah kemasan aci dan toleransi yang perlu ada pada aci mengawan?

Aci tanah dalam julat Ra 0.2–0.8 µm memberikan kelakuan geseran dan kehausan yang paling stabil. Toleransi aci mesti dibaca bersama dengan jalur toleransi gerek dalam jadual katalog, kerana kelegaan larian adalah perbezaan di antara mereka. Kami mengesahkan pasangan itu terhadap lukisan sebelum dikeluarkan.

Bagaimanakah cara saya memilih antara semak ketepatan dan filem gelongsor?

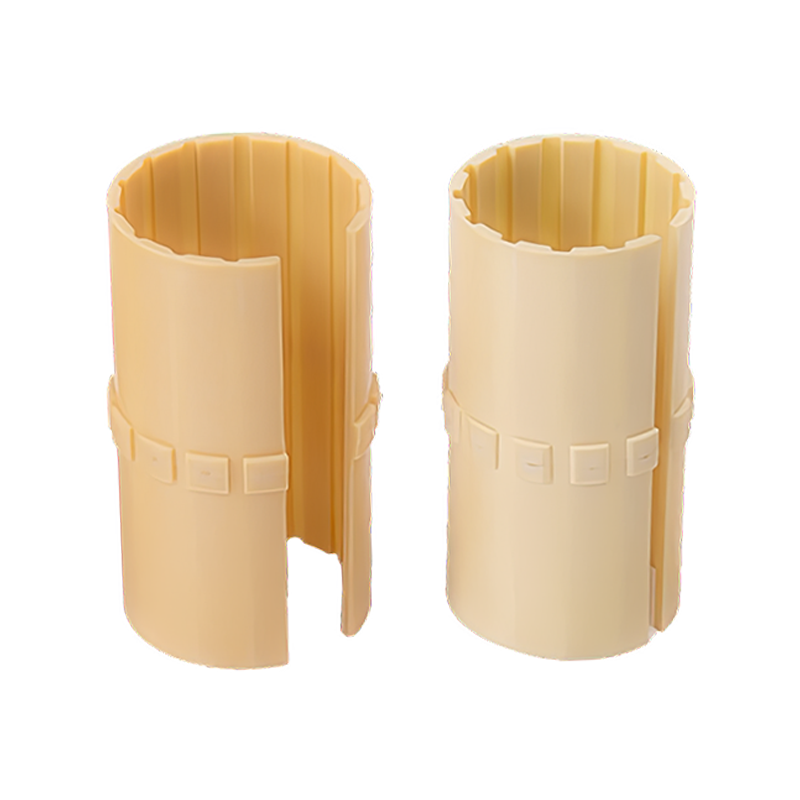

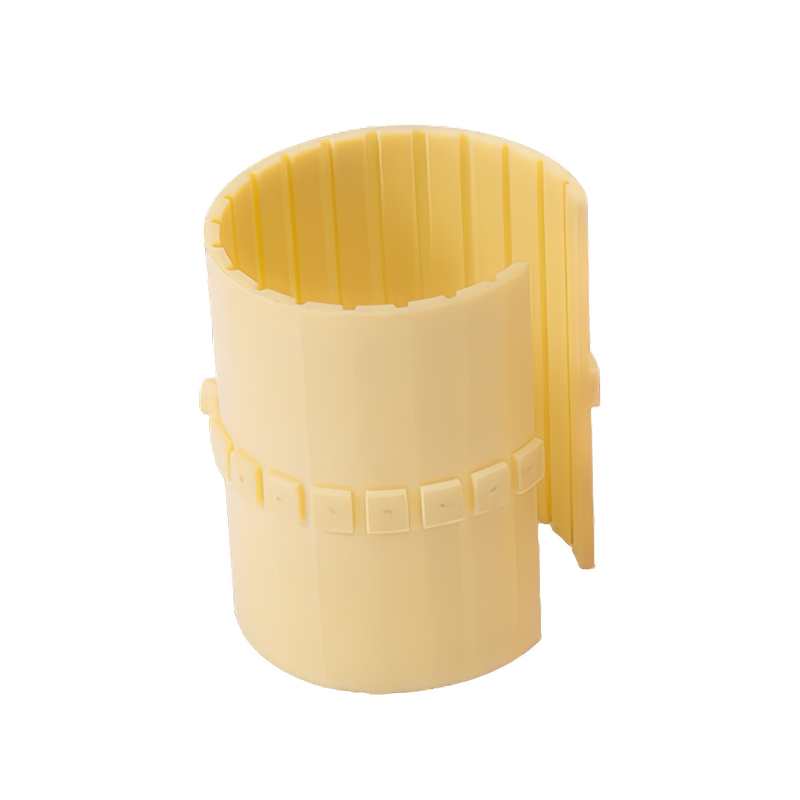

Belukar ketepatan ialah komponen yang diacu atau dimesin dengan toleransi lubang yang ketat dan dinding tebal, sesuai untuk pemasangan muat tekan dalam perumah H7 dan untuk tugas berayun atau gerakan mikro. Filem gelongsor ialah elemen berbalut dinding nipis untuk lubang perumah yang lebih besar dan pemasangan kos lebih rendah, dan tersedia dalam versi biasa dan tertutup.

Bolehkah anda menghasilkan saiz atau geometri yang tidak standard?

ya. Dengan perkakas acuan dalaman dan pasukan teknikal lebih daripada 150 orang, kami menyesuaikan acuan sedia ada atau membangunkan acuan baharu untuk lubang bukan bulatan, bebibir, ciri pengekalan dan bibir pengedap. Hantar lukisan dengan data operasi dan kami akan mengesahkan kebolehlaksanaan dan laluan perkakas.

Apakah masa utama yang biasa untuk sampel dan pengeluaran?

Sampel untuk konfigurasi standard dihasilkan dalam tiga hari. Masa pengeluaran bergantung kepada sama ada perkakas sedia ada boleh digunakan atau acuan baru diperlukan, dan disahkan dalam sebut harga sebaik sahaja lukisan dan volum tahunan ditetapkan.

Dokumen manakah yang mengiringi penghantaran?

Dokumentasi dipersetujui setiap program dan boleh termasuk laporan pemeriksaan dimensi, pengisytiharan bahan dan salinan pensijilan. Set yang tepat disenaraikan dalam pengesahan pesanan supaya pemeriksaan yang menerima tahu apa yang diharapkan.
