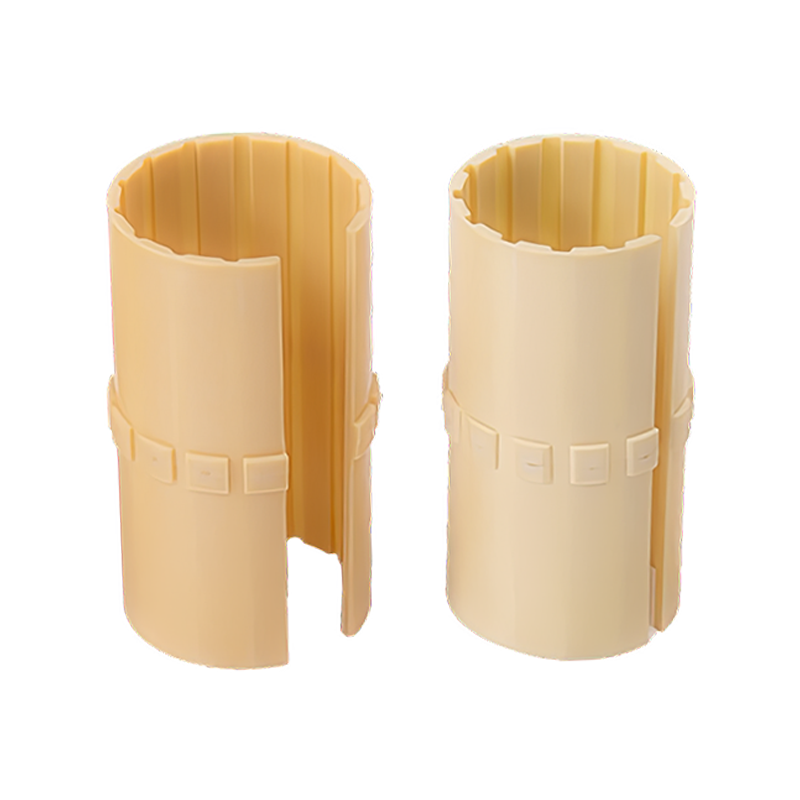

Filem gelongsor galas plastik kejuruteraan yang dimeterai HZ-LIN

Filem Gelongsor Galas Plastik Kejuruteraan HZ-LIN dihasilkan daripada polimer bertetulang gentian termaju yang dibenamkan dengan pelincir pepejal, memastikan rintangan haus yang luar biasa dan operasi tanpa penyelenggaraan. Campuran optimum resin asas, gentian pengukuh, dan zarah pelincir terkapsul mikro membolehkan pengurangan geseran yang konsisten merentas beban dan kelajuan yang berbeza-beza.

Bahan: Matriks plastik kejuruteraan berkekuatan tinggi (cth., POM, PA66) dengan pelincir pepejal terbenam (PTFE, grafit).

Reka bentuk:
Pelincir sendiri melalui pelepasan terkawal zarah pelincir di bawah gerakan.
Tahan kakisan, lengai kimia dan kebal terhadap kemasukan habuk.
Ringan dengan kekuatan mampatan tinggi (sehingga 120MPa beban statik).

Prestasi:
Pekali geseran rendah (μ=0.05–0.15) merentasi -40°C hingga 120°C.
Nilai PV yang sangat baik (≤1.5 MPa·m/s) untuk aplikasi dinamik.
Menyerap bahan cemar keras tanpa menjejaskan integriti permukaan.
Aplikasi: Sistem penghantar, jentera pembungkusan, pangsi pertanian dan sambungan berputar berkelajuan rendah.

Sesuai untuk menyokong aci

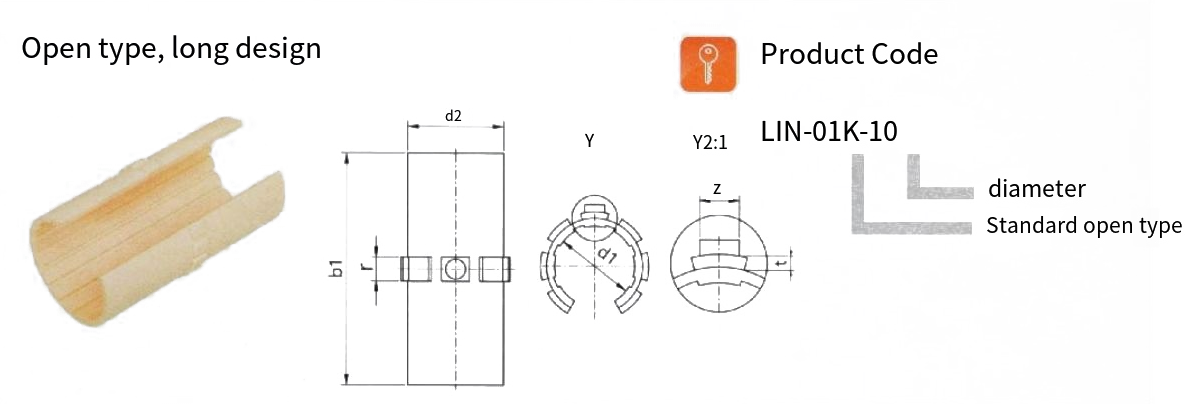

Saiz: mm

Kod Produk	d1	toleransi	D2	b1	r	t	Dengan	Berat g
LIN-01-10	10	0.030 0.070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0.030 0.070	14	31	3	0.8	3	1.16
LIN-01-16	16	0.030 0.070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0.030 0.070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0.030 0.070	28	57	5	0.8	A	6.98
LIN-01-30	30	0.040 0.085	34	67	5	0.8	4	12.35
LIN-01-40	40	0.040 0.065	44	79	6	1.3	5	20.18
LIN-01-50	50	0.050 0.100	55	99	7	1.3	6	38.60

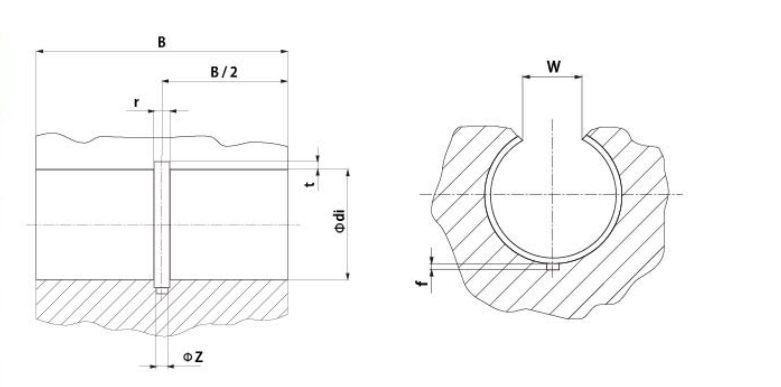

Ujian lukisan pemasangan untuk lubang asas filem gelongsor LN-01
Saiz: mm

Kod Produk	paksi Φ	daripada H7	B h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

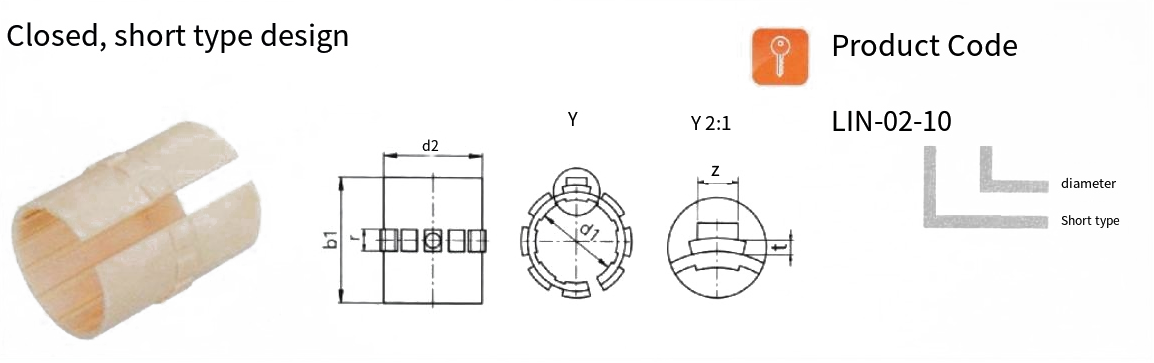

Filem gelongsor LIN

Saiz: mm

Kod produk	d1	Urusan awam	D2	b1	r	t	z	F nilai maksimum dinamik P=5MPa[N]	F nilai maksimum keadaan statik P=35MPa[N]	Berat badan g
LIN-02-10	10	0.030 0.070		25		0.8	2.5	650		1.02
LIN-02-12	12	0.030 0.070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0.030 0.070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0.030 0.070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0.030 40.070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0.040 0.065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0.040 0.065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0.040 0.086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0.050 0.100	56	69	7	1.3	6	8750	61250	32.56

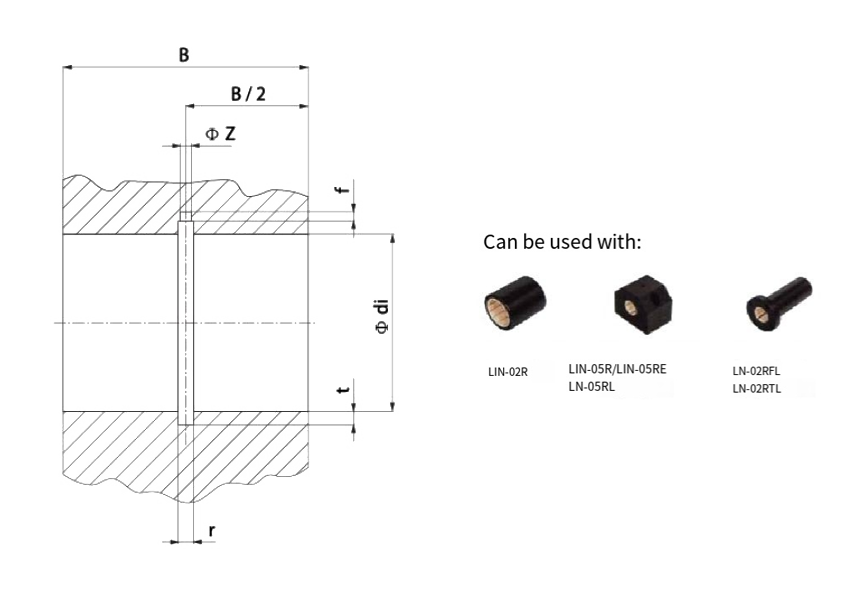

Ujian lukisan pemasangan untuk lubang asas filem gelongsor LN-02
Saiz: mm

Kod produk	gandar Φ	di H7	B h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
