Lengan Tembaga Grafit HZ-JDB: Sesendal Aloi Tembaga Tanpa Penyelenggaraan

Zhejiang Huazhou Technology Co., Ltd. mengeluarkan Lengan tembaga grafit HZ-JDB keluarga — sesendal aloi tembaga dengan pelincir grafit pepejal tertanam yang berjalan tanpa minyak dalam gerakan beban tinggi, terputus-putus dan berayun. Kami menghasilkan ini sebagai pengeluar lengan tembaga grafit China HZ-JDB dari kilang Nanxun, Huzhou kami, membekalkan saiz metrik standard dan konfigurasi tersuai untuk barisan pengeluaran automotif, pintu kawalan air, jentera plastik, peranti penekan tebuk, turbin dan peralatan yang serupa.

Rangkaian meliputi lengan lurus, lengan bebibir dan peluncur grafit kekerasan tinggi. Setiap varian menggunakan prinsip kerja yang sama: palam grafit yang diagihkan melalui matriks gangsa atau loyang mendepositkan filem pemindahan pada aci, jadi galas mengekalkan pekali geseran yang rendah walaupun gris atau minyak tidak boleh diisi semula.

Julat HZ-JDB kami dan Tempat Setiap Jenis Sesuai

Kami membekalkan tiga jenis produk di bawah kategori lengan tembaga grafit HZ-JDB. Pemilihan bergantung pada arah beban, reka bentuk perumahan dan sama ada aplikasi memerlukan lokasi paksi atau antara muka gelongsor.

Untuk aplikasi yang juga memerlukan antara muka logam yang dilincirkan, lengan tembaga logam tunggal HZ-090 kami dan pilihan galas komposit dwilogam HZ-800 meliputi alur minyak dan bersandarkan keluli dalam loji yang sama.

Gred Bahan dan Had Kerja

Kami memesin sesendal HZ-JDB daripada beberapa gred aloi kuprum supaya galas boleh dipadankan dengan keadaan beban, suhu dan pelinciran. Jadual di bawah meringkaskan indeks teknikal utama yang kami usahakan semasa menyediakan cadangan.

JDB-1 ialah gred tujuan am kami untuk tugas kering dan berminyak bercampur, termasuk pendedahan air. JDB-2 sesuai dengan beban rendah, kedudukan suhu tinggi. JDB-3 menjimatkan kos dengan menggabungkan sandaran keluli dengan lapisan gangsa. JDB-4 menggantikan JDB-2 di mana permintaan mekanikal lebih rendah. JDB-5 ialah gred diperkaya untuk penyokong angkat berat, tetapi matriks kelulinya tidak bertujuan untuk sentuhan air, asid atau alkali.

Saiz, Toleransi dan Pilihan Konfigurasi

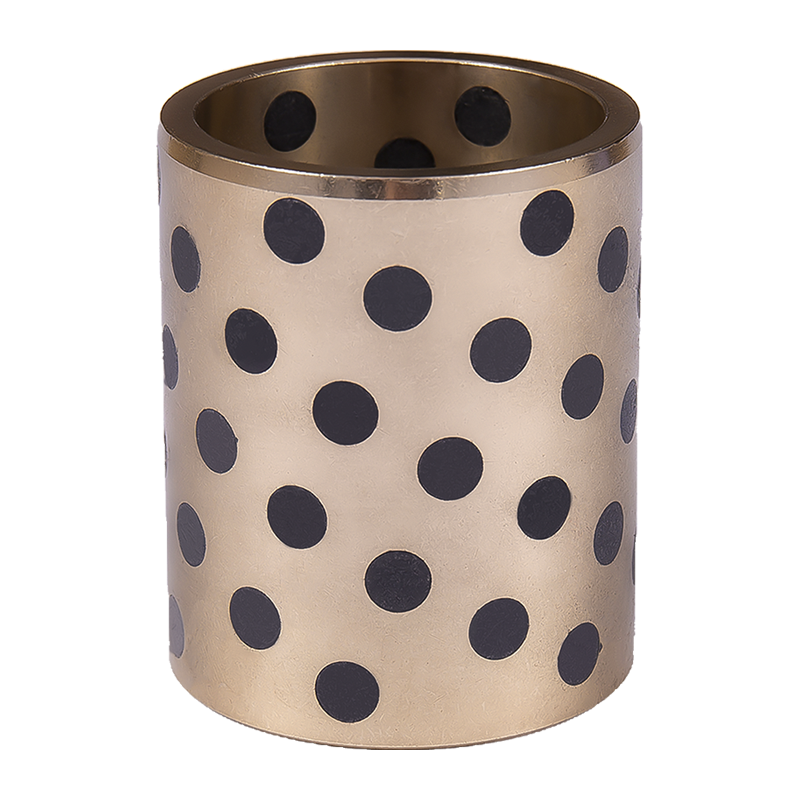

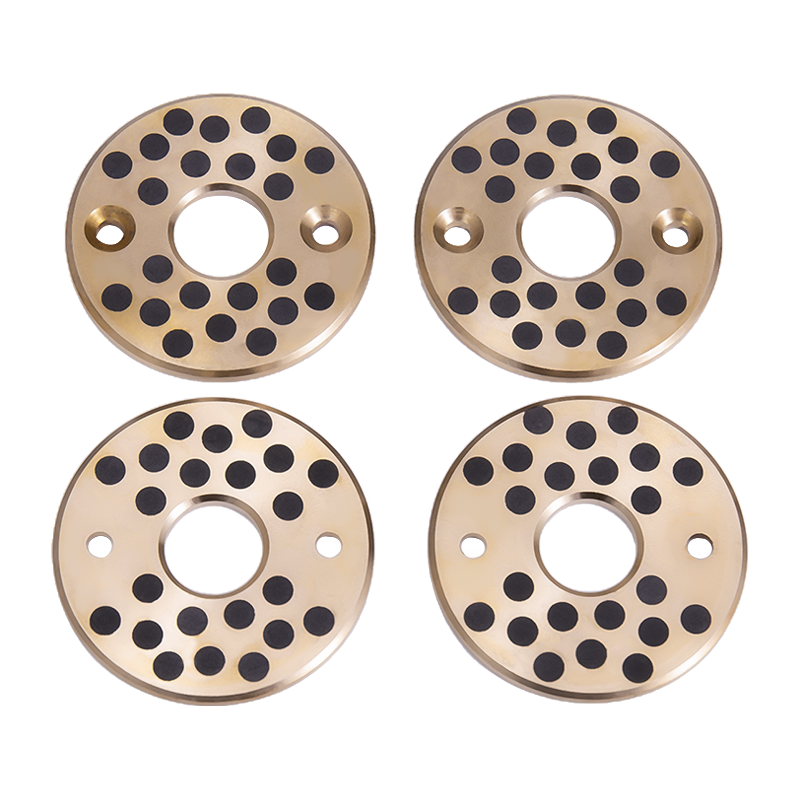

Lengan lurus HZ-JDB dihasilkan dalam saiz metrik standard dari lubang 8 mm hingga 150 mm, dengan saiz tambahan tersedia atas permintaan. Lengan bebibir HZ-JFB berjalan dari lubang 10 mm hingga 120 mm dengan diameter bebibir dipadankan dengan bahu perumah. Gelangsar grafit HZ-JSP dibekalkan dalam lebar dari 28 mm hingga 150 mm dan panjang dari 75 mm hingga 350 mm.

• Toleransi gerek: F7 untuk lengan lurus, dengan varian bebibir dipegang pada kelas muat yang sama.
• Diameter luar: m6 untuk muat tekan ke dalam perumah mesin.
• Toleransi panjang: −0.30 hingga −0.10 mm pada lengan lurus standard.
• Corak plag grafit: pengedaran standard atau dilaraskan untuk zon beban dan jenis gerakan.
• Pilihan flange: flange biasa, flange chamfered, atau flange dengan lubang pelekap.
• Kemasan permukaan: lubang dimesin dan OD, dengan alur minyak pilihan atau lubang pelinciran.

Kami juga menghasilkan produk pelincir diri yang berkaitan seperti galas pelincir sendiri HZ-10 dan galas pelincir sempadan HZ-20 apabila projek memerlukan campuran jenis galas daripada satu pembekal.

Kesesuaian Permohonan dan Syarat Proses

Lengan tembaga grafit HZ-JDB digunakan di mana selang pelinciran tidak dapat dikekalkan dengan pasti. Grafit tertanam menyediakan filem pelincir pepejal berterusan, jadi galas terus berfungsi dalam keadaan berdebu, kering atau panas tinggi. Kedudukan biasa termasuk saluran pengeluaran automotif dan lokomotif, rangkaian turbin, kerja takungan dan pintu kemalangan, jentera plastik, peranti penekan tebuk, dan pangsi mesin pembinaan.

Untuk beban tinggi, gerakan terputus-putus atau berayun, matriks aloi kuprum membawa beban mampatan manakala grafit mengurangkan geseran pada permukaan sentuhan. Kekonduksian terma kuprum membantu menghilangkan haba yang dijana pada antara muka galas, yang menyokong operasi yang stabil dalam peralatan tugas berterusan.

Kawalan Kualiti dan Penerimaan

Kilang kami beroperasi di bawah sistem pengurusan kualiti dan memegang pensijilan IATF16949 untuk bekalan automotif. Kami memeriksa aloi kuprum masuk, mengawal peletakan palam grafit, dan memeriksa lubang, OD dan panjang terhadap lukisan sebelum pembungkusan. Untuk pesanan projek, kami boleh membekalkan rekod pemeriksaan dimensi dan sijil bahan dengan penghantaran.

Ujian penerimaan lazimnya meliputi kesesuaian, keadaan permukaan, pengedaran grafit dan, jika perlu, semakan masuk berdasarkan sampel. Kami bersetuju dengan pelan pemeriksaan dengan pelanggan sebelum pengeluaran supaya sesendal yang dihantar sepadan dengan lukisan dan keadaan kerja.

Maklumat yang Kami Gunakan untuk Mengkonfigurasi Penyelesaian Anda

Untuk menyediakan cadangan lengan tembaga grafit HZ-JDB yang sesuai, kami memerlukan input projek berikut. Lebih lengkap data, lebih tepat kita boleh memadankan gred, saiz dan corak grafit.

• Diameter aci dan lubang perumah, dengan kelas toleransi.
• Beban jejari, beban paksi dan arah gerakan (berputar, berayun atau linear).
• Julat suhu operasi dan keadaan ambien (habuk, air, bahan kimia).
• Kelajuan dan kitaran tugas, termasuk kekerapan mula-henti.
• Keadaan pelinciran: kering, berminyak, gris atau dilincirkan air.
• Panjang lengan, keperluan bebibir dan sebarang kekangan pelekap.
• Kuantiti tahunan dan jadual penghantaran.
• Lukisan atau sampel, jika profil tersuai diperlukan.

Hantar butiran ini melalui pertanyaan produk kami dan kami akan mengesahkan gred, dimensi dan susun atur grafit yang disyorkan. Sampel dihasilkan dalam 3 hari, dan pengeluaran harian kami mencapai 500,000 keping merentasi garisan galas pelincir sendiri.

Pemasangan, Penyelenggaraan dan Kebolehservisan

Sesendal HZ-JDB dipasang dengan muat tekan ke dalam perumahan bermesin. Diameter luar m6 dan lubang F7 mencipta gangguan yang diperlukan untuk memegang lengan tanpa pengikat tambahan. Untuk jenis bebibir, tempat duduk bebibir pada muka perumahan dan menghalang pergerakan paksi. Kami mengesyorkan chamfer masuk plumbum pada lubang perumahan untuk mengelak daripada merosakkan palam grafit semasa pemasangan.

Setelah dipasang, galas tidak memerlukan pelinciran rutin. Pemeriksaan penyelenggaraan tertumpu pada kedalaman haus, keadaan permukaan aci dan sebarang tanda terlalu panas. Kerana filem grafit diperbaharui sendiri, sesendal terus beroperasi walaupun filem pelincir awal terganggu. Penggantian mengikut prosedur pemasangan tekan yang sama, dan kami membekalkan sesendal ganti kepada lukisan asal.

Soalan Lazim

Apakah perbezaan antara HZ-JDB dan HZ-JFB?

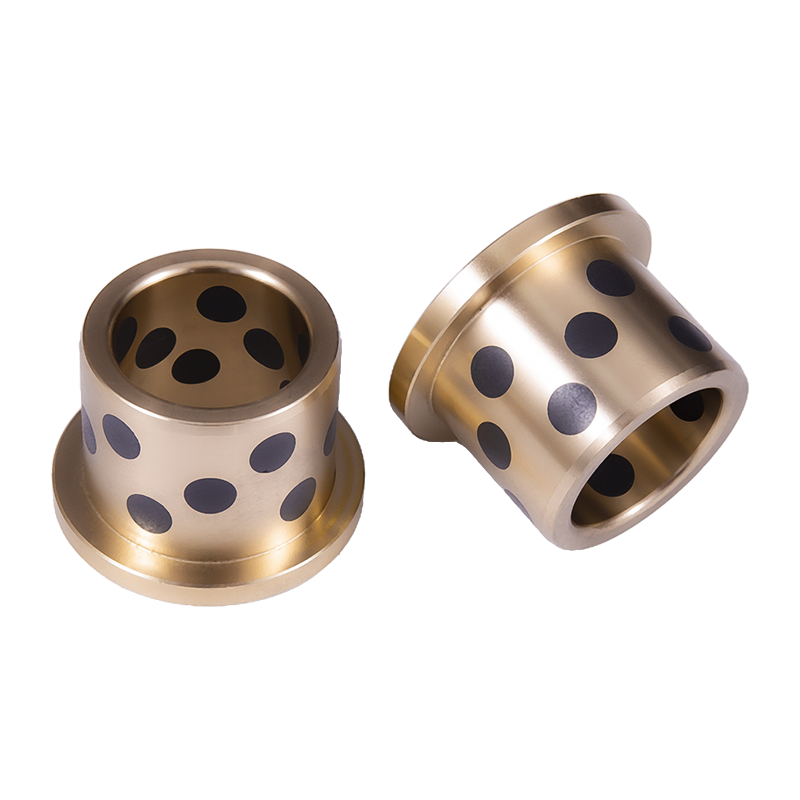

HZ-JDB ialah lengan silinder lurus untuk beban jejarian. HZ-JFB menambah bebibir bersepadu yang menempatkan galas secara paksi dan mengagihkan beban ke atas kawasan perumahan yang lebih besar. Kedua-duanya menggunakan prinsip pelincir diri tembaga-grafit yang sama.

Bolehkah sesendal HZ-JDB kering sepenuhnya?

ya. Grafit tertanam menyediakan pelinciran pepejal, jadi galas beroperasi tanpa minyak atau gris. Larian kering adalah perkara biasa dalam kedudukan berdebu, suhu tinggi atau tidak boleh diakses di mana pelinciran tidak praktikal.

Gred manakah yang harus saya pilih untuk beban tinggi dan suhu tinggi?

JDB-1 mengendalikan tugas beban tinggi am sehingga 100 N/mm² dan 300 °C. JDB-5 menyokong sehingga 250 N/mm² untuk penyokong angkat berat tetapi bukan untuk air, asid atau alkali. JDB-2 dan JDB-4 meliputi beban rendah, kedudukan suhu tinggi.

Adakah anda menghasilkan saiz tersuai dan corak grafit?

Kami memesin lubang tersuai, panjang, bebibir dan pengedaran grafit daripada lukisan pelanggan. Saiz metrik standard meliputi lubang 8–150 mm untuk lengan lurus dan 10–120 mm untuk jenis bebibir, dengan saiz tambahan tersedia atas permintaan.

Apakah maklumat yang anda perlukan untuk sebut harga?

Dimensi aci dan perumahan, beban, kelajuan, suhu, keadaan pelinciran, kuantiti dan jadual penghantaran. Lukisan atau sampel membantu kami mengesahkan konfigurasi yang tepat. Kami membalas pertanyaan dalam masa 12 jam dari hari bekerja.

Bagaimanakah sesendal dibungkus dan dihantar?

Sesendal dibungkus untuk melindungi permukaan mesin dan palam grafit semasa pengangkutan. Kami mengesahkan skop pembungkusan, pelabelan dan penghantaran dengan pesanan, dan boleh memasukkan rekod pemeriksaan dan sijil bahan untuk penghantaran projek.
