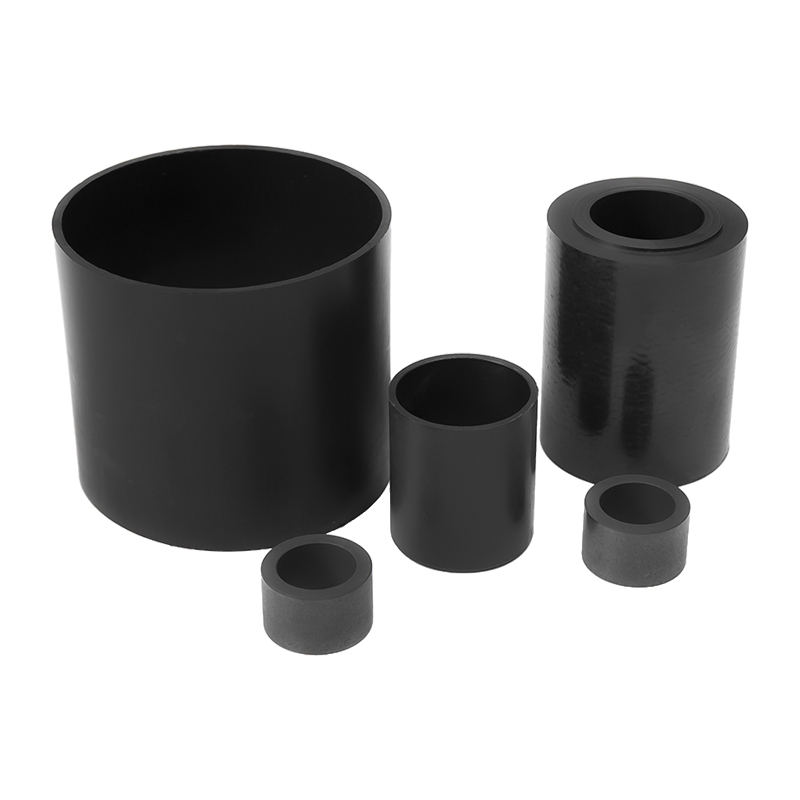

Galas gelongsor plastik Kejuruteraan HZ-GSM

Bahan G paling popular di dunia. Galas siri G boleh memenuhi pelbagai keperluan berbeza dalam pelbagai bidang - ia benar-benar serba boleh. Aplikasi biasa termasuk beban pertengahan hingga tinggi, suhu operasi sederhana dan kelajuan.

Operasi kering, bebas penyelenggaraan
Ketahanan pakai
Tahan kepada habuk dan kotoran
Bunyi yang rendah, bebas pencemaran
nisbah prestasi-harga tinggi

Majlis yang sesuai:
Galas serba ekonomi
Operasi kering tanpa penyelenggaraan
redaman
Rintangan haus yang tinggi
Tahan kepada habuk dan kotoran
nisbah prestasi-harga tinggi
Mampu menahan beban sederhana hingga tinggi
Kelajuan operasi di bawah purata
Digunakan untuk pergerakan mengayun dan berputar

Tidak terpakai untuk:
Apabila menggerudi lubang pada permukaan dinding diperlukan
Apabila rintangan haus yang sangat baik diperlukan
Apabila rintangan kimia sejagat diperlukan
Jika suhu kekal melebihi 130 ℃
Digunakan untuk aplikasi dalam air

Jadual sifat bahan galas plastik

Prestasi am		Galas tujuan am	Cepat dan pakar pergerakan perlahan	Ketebalan dinding adalah pepejal dan menyerap kejutan	Semua aci jenis maraton digunakan	Berteknologi tinggi pakar masalah adalah tahan terhadap suhu tinggi	Daya serap rendah dan menjimatkan	Tujuan umum dengan rintangan media yang tinggi	Boleh bersentuhan dengan makanan	Beban tinggi aplikasi
		G	J	M	Dalam	X	P	H	A	Q
	ketumpatan	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	warna	Kelabu gelap	kuning	Karbon hitam	kuning	hitam	hitam	kelabu	putih	hitam
	Penyerapan air maksimum pada 23°C/50% kelembapan bandingan [% berat]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Penyerapan air maksimum [% berat]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Pekali geseran gelongsor terhadap aci keluli [μ]	0.08- 0.15	0.06- 0.18	0.18- 0.40	0.08- 0.23	0.90- 0.27	0.06- 0.21	0.07- 0.20	0.05- 0.23	0.05- 0.15
	PV maksimum (larian kering)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Sifat mekanikal	Modulus keanjalan [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Kekuatan tegangan pada 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Kekuatan mampatan [MPa]	78	60	52	61	100	66	81	78	89
	Statik permukaan maksimum yang dibenarkan tekanan ( 20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Kekerasan pantai D	81	74	79	77	85	75	87	76	83
Sifat fizikal dan haba	Suhu maksimum dalam operasi berterusan [°C]	130	90	80	90	250	130	200	90	135
	Suhu maksimum semasa operasi pendek [°C]	220	120	170	180	315	200	240	110	155
	Suhu operasi minimum [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Kekonduksian terma [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Pekali pengembangan terma (pada 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Kekonduksian elektrik	Kerintangan isipadu [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Kekonduksian elektrik	Rintangan Permukaan [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Dimensi metrik standard untuk galas gelongsor mematuhi standard ISO3547-1 dan dimensi khas disediakan

taip				Saiz
bahan	Set lurus	Sistem metrik	galas	Dalamner meridian d1	Diameter luar d2	Panjang b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
Dalam	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Hubungan antara chamfer dan d1 2) Ketebalan<1mm, chamfer=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0.3 0.5 0.8 1.2

d1	d1 tugas awam E10	d2	Lubang tempat duduk H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
