HZ20 galas kuprum tersinter berliang aluminium timah tinggi

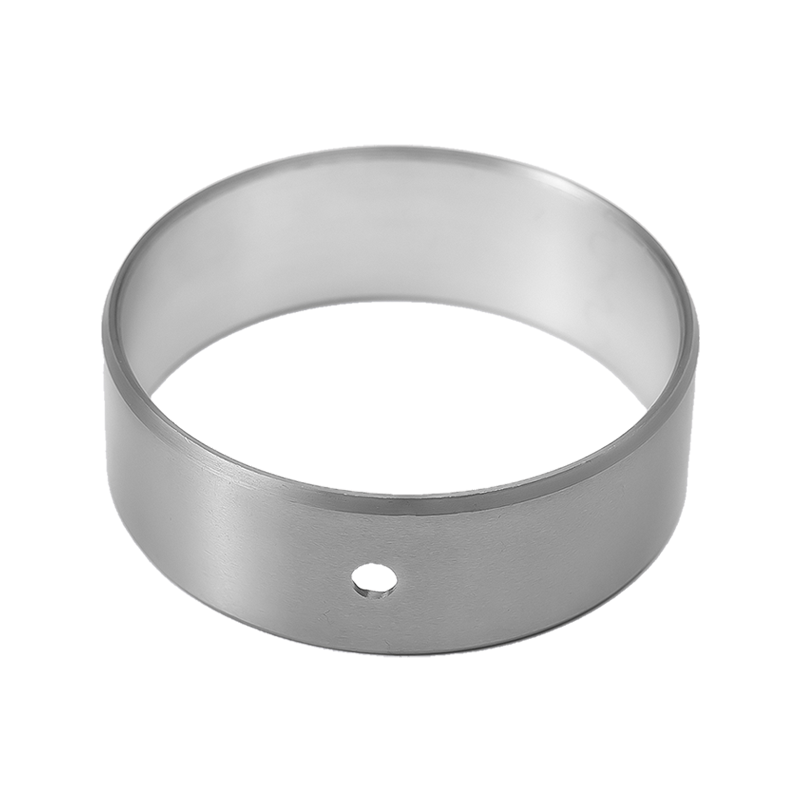

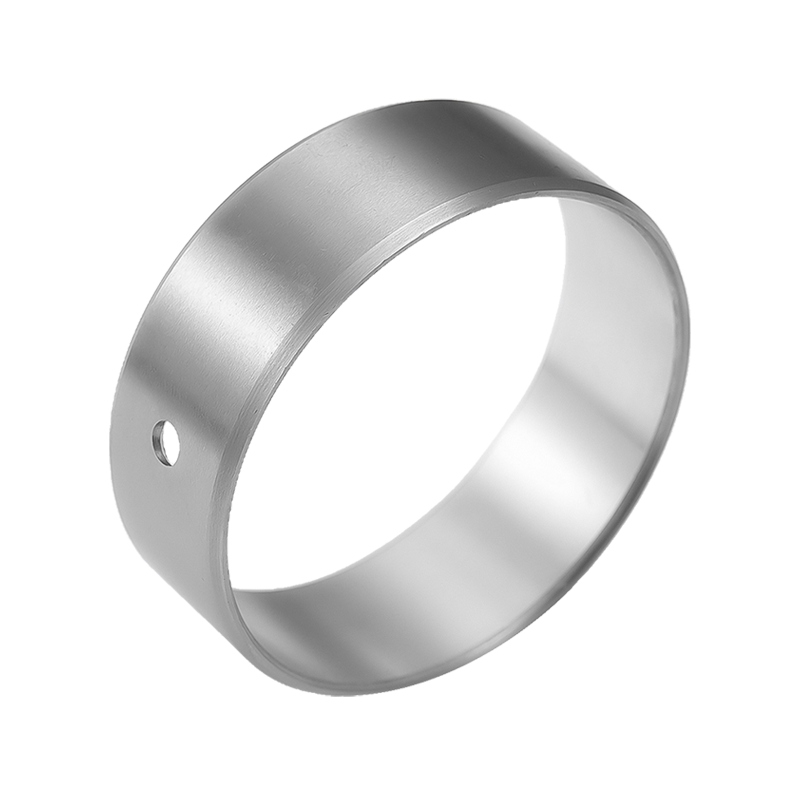

Galas Tembaga Sintered Berliang Aluminium Timah Tinggi HZ20 direka untuk memberikan prestasi yang boleh dipercayai dalam enjin beban sederhana hingga rendah dan sistem mekanikal. Menggabungkan rintangan kakisan minyak, kekuatan keletihan sederhana dan kesesuaian yang sangat baik, galas ini menghilangkan keperluan untuk penyaduran permukaan sambil mengekalkan sifat anti rampasan yang kuat dan kebolehbenamkan. Struktur kuprum tersinter berliangnya, diselitkan dengan aloi aluminium timah tinggi (AISn20Cu1), memastikan pengekalan pelinciran optimum dan rintangan haus di bawah operasi berterusan.

Ciri-ciri Utama
Struktur Bahan:
Lapisan Aluminium Timah Tinggi (AISn20Cu1): 0.2–0.5mm tebal, memberikan geseran rendah, kebolehbenamkan dan rintangan kakisan.
Pangkalan Tembaga Tersinter Berliang: Meningkatkan pengedaran minyak, pelesapan haba, dan kapasiti beban sehingga 50MPa.
Sandaran Keluli Karbon Rendah: Memberikan kekuatan mekanikal, kekonduksian terma dan kestabilan struktur.
Kelebihan Reka Bentuk:
Diameter luar yang dimesin dengan tepat untuk kesesuaian yang tepat; lubang dalam boleh diolah semula selepas pemasangan untuk aplikasi tersuai.
Menghapuskan keperluan untuk salutan anti-geseran tambahan, mengurangkan kerumitan pengeluaran.
Mematuhi Arahan Kenderaan Akhir Hayat EU 2000/53/EC untuk kemampanan alam sekitar.

Ciri Aplikasi

Sendal pelinciran sempadan HZ20 adalah berdasarkan bahan komposit dengan 3 lapisan terikat kukuh: keluli sebagai sandaran, serbuk sfera gangsa yang diselingi sebagai interlayer dan POM diubah suai sebagai lapisan lapisan. Ia mempunyai poket minyak untuk pelinciran minyak. Ia sesuai untuk kelajuan perlahan. Tugas berat di bawah suhu biasa. Ia boleh menjimatkan kos dan memanjangkan hayat kerja apabila menggantikan sesendal gangsa biasa. Ia boleh mengurangkan kekerapan menambah minyak. memudahkan proses penggantian apabila ia digunakan pada kilang penggelek. Ia digunakan secara meluas dalam casis kereta, mesin penempaan, mesin metalurgi dan mesin perlombongan, jentera pembinaan, kuasa hidro, kilang rolling dll.

Pakai undang-undang

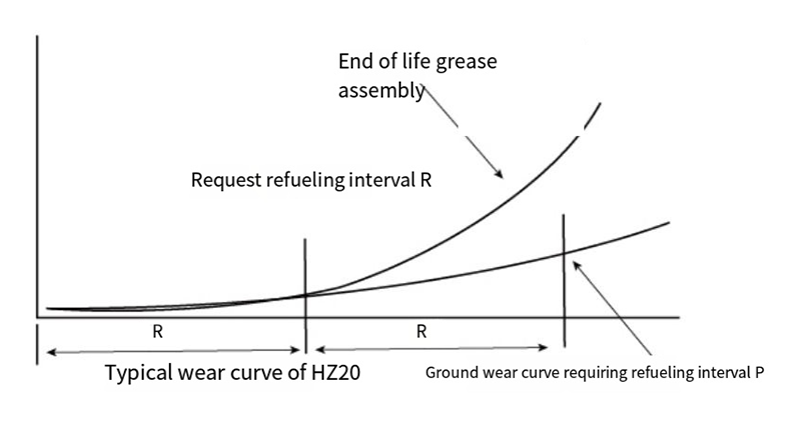

Bahan HZ20 mengikut peraturan pemakaian khas seperti yang ditunjukkan dalam Rajah.4, lelasan yang sangat kecil boleh berlaku dalam fasa R apabila disapu dengan gris dan kemudian dipasang. Tetapi selepas fasa R. keadaan pelinciran sempadan akan hilang dan memakai akan dibesar-besarkan. Jika anda mengisi semula dengan minyak. produk itu boleh dipegang secara drastik oleh pemakaian yang tidak luar biasa dan hayatnya juga akan dipanjangkan. Oleh itu kelebihan bahan HZ20 ialah minyak hendaklah ditambah dengan
selang R, yang jauh lebih panjang berbanding R bahan logam lain. Panjangnya lebih kurang lima kali ganda.

Apabila semak HZ20 dipasang dengan penggunaan gris seperti gris berasaskan litium atau silikon. Hayat perkhidmatannya berbeza daripada nilai PV di bawah keadaan kerja. contohnya. apabila nilai PV adalah kira-kira 2.5MPam/s. hayat perkhidmatannya akan menjadi kira-kira 200 jam; apabila nilai PV ialah 0.1Mpa-m/s, hayat perkhidmatannya boleh melebihi I0,0oohr (lihat jadual untuk butiran) Kitaran R penyelenggaraan pelinciran semak HZ20 adalah kira-kira separuh daripada hayat perkhidmatannya. Contohnya, apabila PV=25Mpam/s. ia perlu dilincirkan minyak setiap 100 jam.

Struktur Bahan

1. POM dengan plumbum 0.3-0.5mm、
2. Sintere gangsa berliang、
3. Sandaran keluli
4. Penyaduran kuprum

Nota: Pelbagai bahan sesuai untuk produk siri Hz20 mengikut keadaan kerja yang berbeza, seperti sandaran gangsa, sandaran keluli tahan karat dan bahan bebas plumbum.Hz20 ialah produk tanpa plumbum mesra alam dan warnanya oren.

Tarikh Teknikal

indeks prestasi	Data
Muatan Maks	70N/mm²
Had PV	22N/mm²-m/s
Temp.limit	-40C~ 130℃
Pekali Geseran	0.05~0.25μ
Had laju	2.5m/s

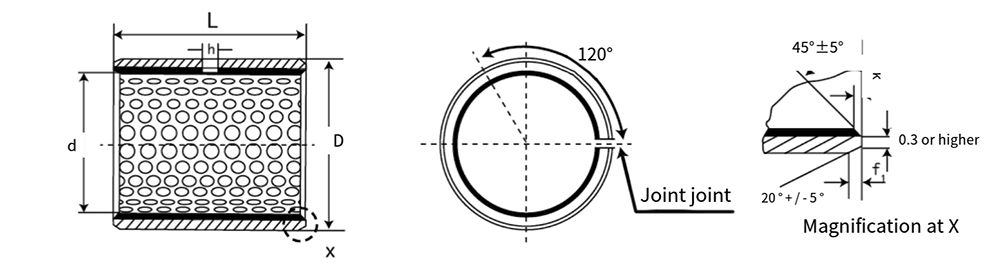

d	D	Aci Dia f7	Perumahan H7	Ketebalan Dinding		Lubang minyak h	f1	f2	L ⁰ _-0.40
d	D	Aci Dia f7	Perumahan H7	Min.	Maks.	Lubang minyak h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Diameter aci f 7	Perumahan H 7	Ketebalan Dinding		Lubang minyak h	f1	f2	L ⁰ _-0.40
d	D	Diameter aci f 7	Perumahan H 7	Min.	Maks.	Lubang minyak h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120
